4G执法记录仪应急调度指挥平台方案


一、设计背景

当今,电子科技技术发达且成熟,怎么实用运用到公安交通管理去,通过创新科技管理,变革原来传统的管理模式。完善城市公安管理、创新治理方式、完善保障机制等方面,充分利用视频一体化、语言集成、地理信息等技术,探索快速处置、非现场执法新型模式、提高公安队伍的监督管理,实现感知、分析、服务、指挥、监督“五体一位”。提高见警率、管事率。实现信息主导警务、科技强警的目标。

二、设计思路

1、在单位值班室建立应急指挥中心,该中心由显示系统、存储管理系统以及平台软件组成。共增加304G执法记录仪(一大队20台、三大队10),通过运营商4G网络连接至指挥平台。构建可视化指挥调度平台,对执法人员在外的执法过程进行实时全程监控、定位、对讲,并能根据执法过程中出现突发情况进行及时调度处理,能够更高效的协调,让指挥调度的过程变得更加智慧方便。

2、新旧兼容,新增4G执法记录仪与原有的采集工作站及平台兼容对接,数据采集及管理保持现状。方案总体设计


三、系统组成

14G执法记录仪

执法人员可以携带4G执法记录仪进行现场执法的音视频资料采集,在指挥中心部署可视化管理平台,通过运营商VPDN专网传输可以实现远程现场音视频实时预览,配合电子地图及卫星定位功能,支持执法记录仪终端在地图上展现其GPS实时移动轨迹和历史移动轨迹等功能。

当执法人员返回单位后,可以将4G执法记录仪存储记录的音视图资料,通过USB连接,将4G执法记录仪音视图资料自动导入到采集工作站,进行集中储存、编辑、管理。




1)现场摄录

通过佩戴执法记录仪,记录执法的现场音视频和照片。应用专业GIS防抖技术,动态效果清晰流畅;佩戴摄录时便于固定,并可根据摄录对象位置进行调节。

2)实时传输

通过运营商提供的4G网络,将执法记录仪所拍摄的音视频及定位信息实时传输到指挥中心,便于指挥中心紧急状态下灵活调度。

3)卫星定位

可实时获取位置信息,在摄像或拍照的同时,把所处位置的经纬度信息记录在每一帧的视频或照片中,让每个文件都有了准确的位置信息,并自动生成移动轨迹记录,以便查询。

4)红外夜视

具备低照度下摄录功能,能在一定范围内能看清当事人面部特征。自动检测画面亮度,通过算法自适应调节红外灯亮度以及画面亮度,从而达到抑制近处物体过爆,同时保证背景区域亮度的效果。

5)数据存储

执法记录仪具备本地视音频存储功能,并可通过字符叠加的形式对文件进行编号存储;存储的文件包括视音频、日志、图片、录音等。具备自动分段切割、存储视音频文件的功能。


6)资料查看

执法人员可对拍摄的音视频资料和照片进行现场回放和查看。

7)防篡改

摄录的音视频同步叠加ID和时间水印,防篡改。执法人员无法在执法记录仪终端上删除、篡改已拍摄的音视频资料和照片。

2、指挥平台

指挥平台主要包括三部分:前端信号采集处理系统、数据传输系统、指挥中心数据管理系统。


1)系统组成

指挥管理平台主要包括:前端视频采集、通信传输、服务器中心控制端、移动终端、实现方法架构图



2)系统界面:

操作人员选择4G执法记录仪查看实时视频­、录像、历史行动轨迹。

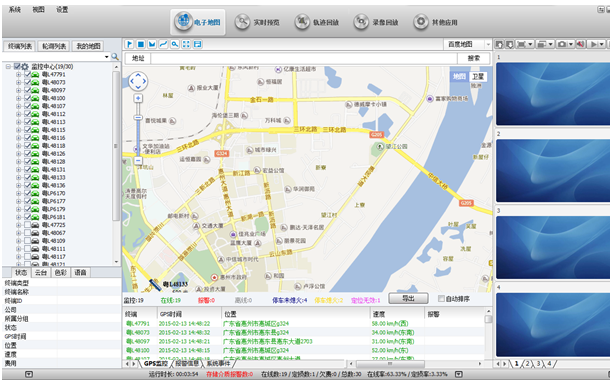

3)电子地图

利用先进的定位系统北斗卫星进行精确定位,误差为10米,电子地图实时定位显示携带4G执法记录仪人员及4G车载警用车位置,同时显示实时位置的视频。


4)系统功能

指挥管理平台要求使用维护方便、设备先进、操作简单可靠、易于扩充、且具有联网远程监控功能;能完全满足对图像质量、线路传输、图像处理、信号控制、用户控制等方面的要求。

后台管理:支持用户权限管理,不同权限用户有不同的操作权限,满足统一管理的需求。对前端摄像头、后端各种服务器进行集中配置管理、实现对系统的集中和分散管理、提供完善的日志管理。

本地视频监控:用户可通过客户端查看4G执法记录仪和4G车载取证系统硬盘录像机MDVR上的音视图资料。


GPS位置定位:查看执法人员及执法车辆位置信息,将在地图上显示执法人员及执法车辆、执法人员的位置、行踪状态、警号、报警情况等。

报警联动功能:在监控点上安装一些报警装置,当发生报警的时候,启动报警录像,并提升报警信息。

移动车上的报警类型有:紧急按钮报警,视频无信号报警,非法开门报警,硬盘错误报警,超速/低速报警,移动侦测报警,停车时间过长报警,温度报警,GPS信号丢失报警,进入电子围栏报警,出电子围栏报警,电子围栏内超速报警,电子围栏内低速报警,电子围栏内停车报警,电子围栏外超速报警,电子围栏外低速报警,电子围栏外停车报警,刹车报警,左转报警,右转报警,前门报警,后门报警。

轨迹回放:回放执法人员和车辆的行踪轨迹。

电子围栏:设置执法人员和车辆围栏报警功能。

语音对讲:中心和执法人员和车辆司机进行双向对接、点对点对讲,集群对讲,控制中心对所有执法人员和车辆进行广播。

4G流量统计:用户可以预先设置好4G流量计划,比如限制日流量、月流量,也可以从流量统计上查看流量的使用情况。

图像清晰:远程在线视频流畅。采用自主研发的图像压缩算法及图像传输方式,图像传输帧率范围 1-25 /秒;每小时录像的文件大小仅为10-100M

用户体验良好:软件用户体验良好、使用简单、维护简单

丰富报表:提供日//季记录仪车载取证系统上线方位时间、离线方位时间记录,利于出警离岗时长统计、导出打印

5)项目系统组成

4G执法记录仪及4G车载取证系统采用H.264数字视频编码技术,将多媒体视频技术、计算机网络技术、工业控制技术有机地结合起来。网络适用性和互通性强,可实现远程视频存储。另外该系统不但操作界面友好,简单、直观,而且兼容性好、扩张性强。

系统由终端、无线传输、监控中心三大模块组成。

6)无线传输

无线网络4G网络、WIFI网络两种。

4G网络带宽较高,传输效果好,但目前国内3大运营商4G信号覆盖范围有限,且费用比较高。

WIFI网络由使用方自建,具有带宽高,费用低的优点,但目前覆盖范围通常非常小,高速移动传输效果差。

7)监控中心

监控中心由显示系统、存储系统以及平台软件组成。

显示系统:主要显示实时视频预览,报警图像,电子地图和日常管理操作。

存储系统:主要完成视频的下载存储,报警抓拍的图片存储等功能;

平台软件:整个系统的核心,在平台上会完成整个系统功能的呈现和操作。
